德标F4暗杆闸阀

更新:2017-08-21 15:54:15      点击:
  • 品牌:   瑞奇阀门
  • 型号:   Z45XF4
  • 在线订购
  • 扫描对应二维码进一步了解德标F4暗杆闸阀产品
产品介绍

一、产品概述

  软密封德标F4暗杆闸阀Z41XF4,除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.

二、主要零部件材料

NO. 部件名称 材质 NO. 部件名称 材质
1 阀体 GGG50 5 垫片 EPDM/NBR
2 阀瓣 GGG50+EPDM  6 阀盖 GGG50
    GGG50+NBR 21 引导衬套 Nylon
3 阀瓣螺母 Brass  22 开口簧环 Stainless Steel
4 阀杆 AISI 420  11 O型圈 EPDM/NBR

三、主要技术参数

·设计标准:DIN 3352
·结构长度:DIN3202 F4/F5
·连接标准:EN 1092-2 PN16
·水压测试 ISO 5208
·密封测试压力:17.6 bar
·壳体测试压力:24 bar
·手动操作测试
·适用介质:水、油、气等

四、主要外形连接尺寸

数据(mm)

Size L D D1 D2 b n-d  H H1 W W.T(kg)
F4 F5 F4 F5
DN40 140 240 150 110 88 17 4-18 285 350 140 9 10.4
DN50 150 250 165 125 102 18 4-18 295 335 140 10.5 11
DN65 170 270 185 145 122 18 4-18 328 368 140 12 14
DN80 180 280 200 160 138 18 8-18 350 400 200 16 19
DN100 190 300 220 180 158 19 8-18 400 440 200 21 23
DN125 200 325 250 210 188 19 8-18 428 488 240 25.5 30
DN150 210 350 285 240 212 19 8-22 485 545 240 33 40
DN200 230 400 340 295 268 22 12-22 560 630 295 52 62
DN250 250 450 405 355 320 22 12-26 635 735 360 86 105
DN300 270 500 460 410 378 26 12-26 700 830 360 118 160
DN350 290 550 520 470 438 28 16-26 970 955 460 165 320
DN400 310 600 580 525 490 30 16-30 1020 1070 460 225 420

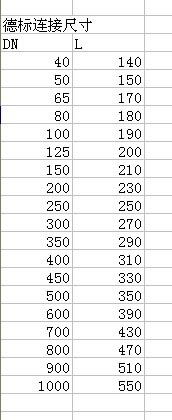

我公司生产的德标F4尺寸



精心缔造,优质品质!!! WWW.RUIQI-VALVE.COM 瑞奇阀门
