T型过滤器-ST16
- 品牌： 瑞奇阀门
- 型号： ST16
-
|
产品名称： |
直流式T型过滤器 |
产品型号： |
ST、SRT、SBT |
|
驱动方式： |
无需驱动 |
连接形式： |
螺纹、法兰 |
|
结构形式： |
T型 |
密封结构： |
硬密封 |
|
压力范围： |
0.1-32Mpa |
公称通径： |
DN15-1000 |
|
常用材质： |
铸铁、铸钢、不锈钢 |
产品外表： |
喷漆、喷塑 |
直流式T型过滤器产品概述：
T型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。T型过滤网采用不锈钢双层网结构，坚固耐用，具有结构简单、流阻小、排污方便等特点，可用于水、蒸气、油品、、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。
T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中，保护管线系统上各种设备。如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。瑞奇T型过滤器还分直流式和折流式，具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点。T型过滤器的过滤网材质均是不锈钢，耐腐蚀性强。
直流式T型过滤器零件材料：
|
主体材料 |
碳钢 |
不锈钢 |
|
工作压力 |
≤PN250 |
≤PN250 |
|
上作温度(℃) |
20～380 |
80～450 |
|
适用介质 |
无腐蚀性流体 |
腐蚀性流体 |
直流式T型过滤器技术参数：
|
T型过滤器制造、检测标准: |
执行GB150标准 |
|
|
壳体材质 |
碳钢 |
不锈钢 |
|
滤芯材质 |
不锈钢 |
|
|
工作温度（℃） |
-30~380 |
-80~450 |
|
连接形式 |
法兰连接、对焊连接、螺纹连接 |
|
|
公称压力（MPa） |
0.6~5.0(150Lb~600Lb) |
|
|
过滤精度（目/in） |
10~300 |
|
|
工作温度（℃）： |
碳钢：-30~380℃，不锈钢：-80~450℃。 |
|
|
工作压力（MPa）： |
0.6~5.0MPa。 |
|
|
壳体材质： |
A3、SS304、SS304L、SS316、SS316L、衬PP、H62等。 |
|
|
密封材质： |
耐油石棉橡胶、***橡胶、聚四氟乙烯。 |
|
|
粗过滤滤芯材质： |
滤框滤网均为不锈钢。 |
|
|
过滤滤芯材质： |
钛合金烧结滤芯，不锈钢折叠滤芯、聚四氟折叠滤芯、聚***折叠滤芯、金属纤维烧结管毡、陶瓷。 |
|
|
法兰标准： |
HG20592~97PN1.0当客户需用GB、SH、HGJ、JB或ANSI、JIS等标准 |
|

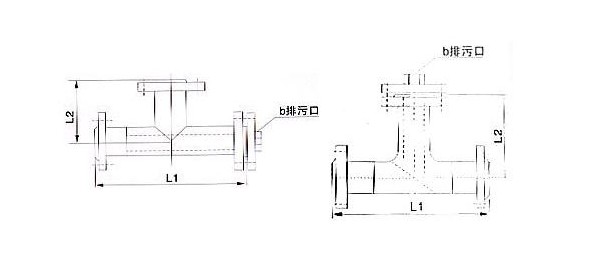

直流式T型过滤器规格尺寸：
|
DN |
L |
H |
H1 |
有效过滤面积m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 |
直流式T型过滤器流向图：
