软密封蜗轮对夹蝶阀D371X

更新:2018-01-02 16:15:20      点击:
  • 品牌:   瑞奇阀门
  • 型号:   D371X
  • 在线订购
  • 扫描对应二维码进一步了解软密封蜗轮对夹蝶阀D371X产品
产品介绍


一、软密封蜗轮对夹蝶阀D371X【产品概述】

        我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


二、软密封蜗轮对夹蝶阀D371X产品特点】

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。


三、软密封蜗轮对夹蝶阀D371X【主要结束参数】

公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动


四、软密封蜗轮对夹蝶阀D371X【主要零部件材料】

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨


五、软密封蜗轮对夹蝶阀D371X【执行标准】

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92


六、【软密封蜗轮对夹蝶阀D371X外形连接尺寸】单位:mm


DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
235
270
110
110
4-14
125
4-18
125
4-18
65
46
70
250
270
110
130
4-14
145
4-18
145
4-18
80
46
83
275
270
110
150
4-18
160
8-18
160
8-18
100
52
105
316
270
110
170
4-18
180
8-18
180
8-18
125
56
115
340
310
110
200
8-18
210
8-18
210
8-18
150
56
137
376
310
110
225
8-18
240
8-22
240
8-22
200
60
164
430
353
150
280
8-18
295
8-22
295
8-22
250
68
206
499
353
150
335
12-18
350
12-22
355
12-26
300
78
230
570
380
150
395
12-22
400
12-22
410
12-26

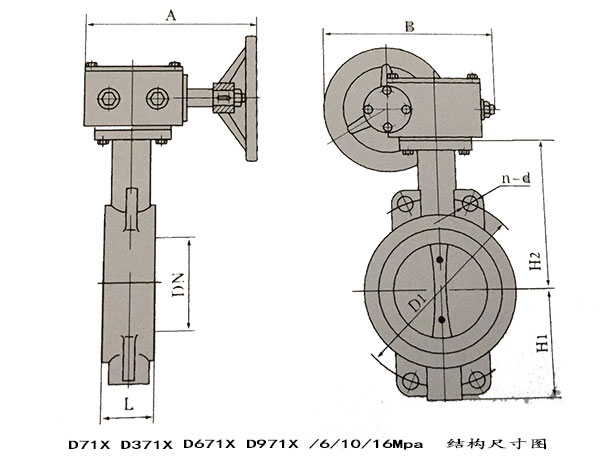

七、软密封蜗轮对夹蝶阀D371X【结构图】
