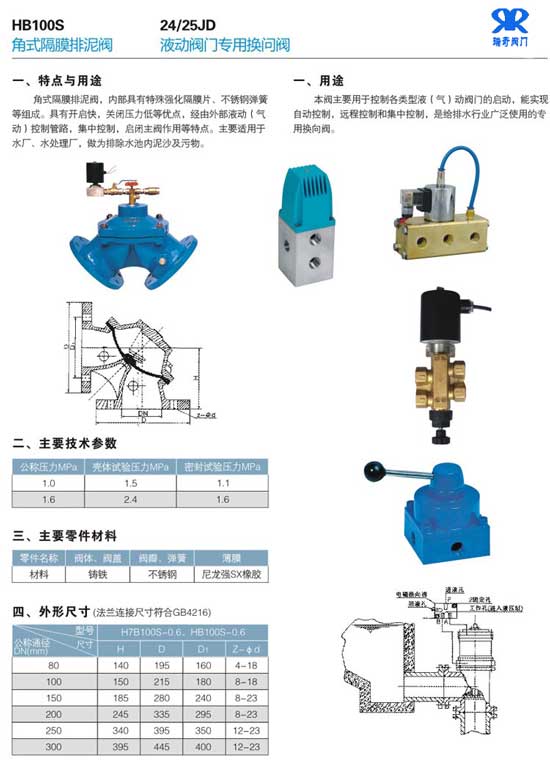

HB100S角式隔膜排泥阀
- 品牌： 瑞奇阀门
- 型号： HB100S
-
HB100S角式隔膜排泥阀
HB100S角式隔膜排泥阀产品概述:
HB100S型角型隔膜式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉定池底部，用以排除池底沉定的泥和污物。角式隔膜排泥阀内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。
HB100S角式隔膜排泥阀特点与用途:
角式隔膜排泥阀，内部具有特殊强化隔膜片，不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用特点。角式隔膜排泥阀主要适用于水厂、水处理厂、做为排除水池泥沙及污物。
HB100S角式隔膜排泥阀外形尺寸（法兰连接尺寸符合GB4216）
|
型号 尺寸 |
H7B100S-0.6、HB100S-0.6 |
|||
|
公称通径 |
H |
D |
D1 |
Z-∮d |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 |
