ZPG-II型(直角式)自动排污过滤器

更新:2017-08-24 17:30:44      点击:
  • 品牌:   瑞奇阀门
  • 型号:   ZPG-II型
  • 在线订购
  • 扫描对应二维码进一步了解ZPG-II型(直角式)自动排污过滤器产品
产品介绍

工作原理

管道系统在正常工作时,管道内杂物会收集到过滤器网内排污口上,不需拆卸过滤器任何部件来排除污物,只需打开排污阀即可排污。
①在排污前先把过滤器前阀门,关小流量,进行排污,②排污时把转向阀转向冲洗方向,水从转向阀前部进入,往过滤网外部流过,然后又从过滤网外部进入转向阀后部,杂物全部集中到排污口上,然后再打开排污阀进行排污,起到了最佳自动反冲洗过滤器全部功能。

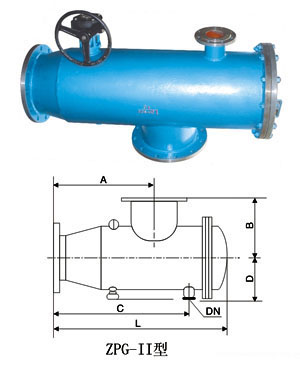

ZPG-II型(直角式)自动排污过滤器

型号 L A B C D 排污口 (DN)
ZPG-II-40 320 170 100 226 80 15 *
ZPG-II-50 350 185 110 244 90 15 *
ZPG-II-65 380 200 120 270 100 20 *
ZPG-II-80 445 230 140 310 120 25 *
ZPG-II-100 536 265 160 365 160 32 *
ZPG-II-125 624 315 190 440 180 40
ZPG-II-150 728 375 220 520 220 50
ZPG-II-200 884 500 280 670 260 65
ZPG-II-250 1120 625 320 830 310 80
ZPG-II-300 1310 750 360 1000 340 100
ZPG-II-350 1514 875 420 1180 380 125
ZPG-II-400 1730 1000 417 1350 420 150
ZPG-II-450 1896 1125 510 1500 450 150
ZPG-II-500 2080 1250 550 1680 520 150
ZPG-II-600 2490 1500 650 2000 560 200
ZPG-II-700 2680 1600 680 2150 640 200
ZPG-II-800 2880 1750 700 2300 760 200
ZPG-II-900 3150 1850 820 2480 820 200
ZPG-II-1000 3370 2000 920 2675 900 250
ZPG-II-1200 3610 2100 1000 1900 960 250
ZPG-II-1400 3850 2250 1150 3050 1040 250
ZPG-II-1600 4700 2800 1400 3800 1400 250
