H142X型液压水位控制阀，H142X型液压水位控制阀原理、技术参数，H142X型液压水位控制阀尺寸。H142X型液压水位控制阀属于全自动水位控制阀，不需要电，全自动工作模式，是一种自动控制水箱、水塔液面高度的水力控制阀。规格口径DN40到DN200。

H142X型液压水位控制阀价格

　　H142X型液压水位控制阀价格，全自动水位控制阀价格，我们可能做不到价格最低，但是我们能做到提供的每台产品都100%合格的产品，保证有后续的售维护能力。我们是老厂家，H142X型液压水位控制阀价格能做到童叟无欺。放心购买！价格不是购买产品的关键，质量和后期服务能力，才是您购买的关键。

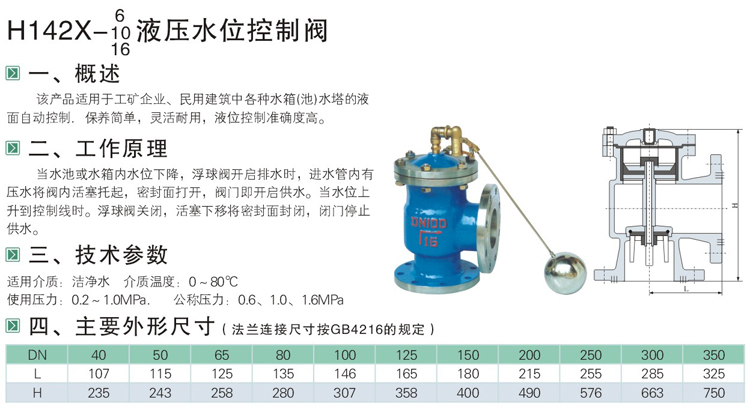

H142X型液压水位控制阀工作原理

　　H142X液压水位控制阀，是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。

H142X液压水位控制阀工作原理

　H142X液压水位控制阀当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

H142X液压水位控制阀技术参数

使用介质：洁净水；
使用压力：H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa；
H142X-10-A：0.05MPa～1MPa；
介质温度：≤60℃。规格口径：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm。


液压水位控制阀H142X安装典型图

液压水位控制阀安装在主管上，浮球装置固定在了水箱，池壁上。固定的位置、高度，就是您需要控制的水液压水位控制阀液面高度。瑞奇液压水位控制阀是可以分开安装的。通过一根4分的导管，连接主阀与浮球装置，安全、稳定。液压水位控制阀组合还有需要安装的阀门有：Y型过滤器、弹性座封闸阀，方便检修使用和维护管道安全。

H142X液压水位控制阀性能特点

1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便。

H142X液压水位控制阀安装形式及注意事项:

　　H142X液压水位控制阀将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。液压水位控制阀因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。

H142X液压水位控制阀主要连接尺寸:

型号	规格	英寸	D(mm)	A(mm)	B(mm)	H(mm)	n-d
H142X	50	2	160	102	90	195	4-18
	65		180	116	116	260	4-18
	80		195	123	120	270	8-18
	100	4	220	135	130	295	8-18
	150	6	285	183	158	330	8-22
	200	8	340	228	228	435	8-22\12-22
