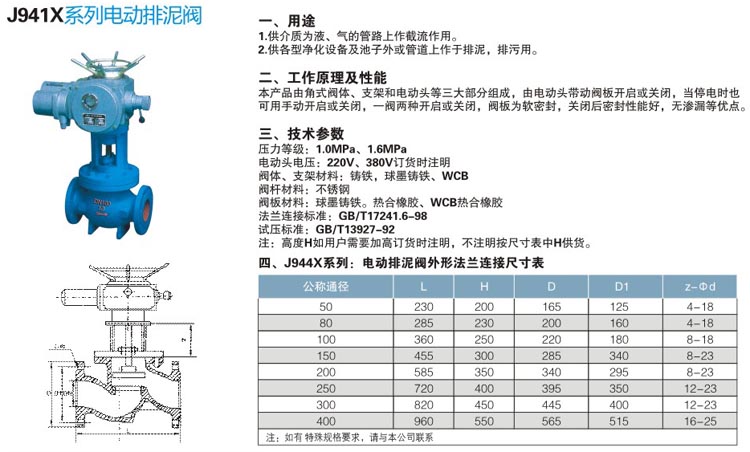

电动排泥阀J941X
- 品牌： 瑞奇阀门
- 型号： J941X
-
电动排泥阀J941X
一、电动排泥阀工作原理及性能：
电动排泥阀又名电动隔膜排泥阀,由阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
二、电动排泥阀用途：
1、供介质为液、气的管路上作截流作用。
2、供各型净化设备及池子外部或管道上作于排泥，排污用。
三、电动排泥阀技术参数：
压力等级：1.0MPa 1.6MPa
电动头电压：220V、380V订货时注明。
阀体、支架材料：铸铁，球墨铸铁，WCB
阀杆材料：不锈钢
阀板材料：球墨铸铁，热合橡胶、WCB热合橡胶
法兰连接标准：GB/T 17241.6-98
试压标准：GB/T 13927-92
注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货。

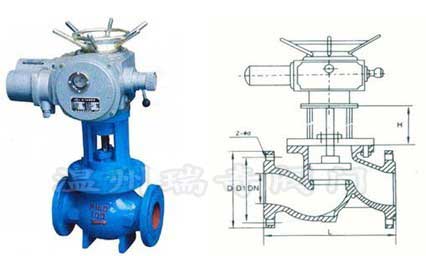

四、电动排泥阀结构图
五、电动排泥阀法兰连接尺寸：
|
DN |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
电动排泥阀适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制.经久耐用,使用寿命长。
