立式三通排泥阀(上、下)
- 品牌： 瑞奇阀门
- 型号： RQIJ45X-10
-
RQIJ45X-10立式三通排泥阀(上、下)双作用阀
一、用途
主要安装于过滤水池过清水和反冲冼排污阀，也可用于控制过滤池的进水和排水。
二、结构及特点
本阀主要由阀体、阀板、阀杆以及电磁换向阀组成。该阀具有操作简单、启闭灵活、密封可靠、无噪音等特点， 是实现自动控制、集中控制和远程控制的理想设备。
三、主要技术参数
|
阀体 |
型 号 |
J145X-10 |
|
|
公称压力(Mpa) |
1.0 |
||
|
试验 |
密封(Mpa) |
1.1 |
|
|
强度(Mpa) |
1.5 |
||
|
适用介质 |
水 |
||
|
介质温度(℃) |
＜50 |
||
|
驱动 |
驱动介质 |
清水(使用压缩空气，定货时注明) |
|
|
驱动压力(Mpa) |
0.3-1.0 |
||
|
介质温度(℃) |
＜50 |
||
|
控制 |
控制器输入电压(V) |
AC220 |
|
|
电磁阀线圈电压(V) |
Dc24 |
||
|
电磁阀线圈功耗(W) |
6 |
||

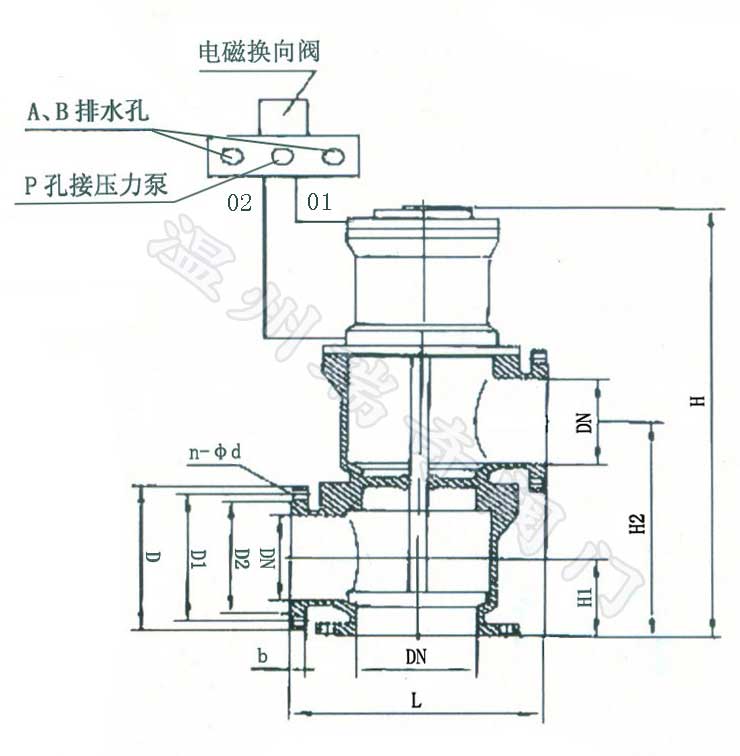

四、主要连接尺寸
|
通径 |
法兰尺寸（mm） |
参考尺寸（mm） |
电磁换向 阀接中规格 |
|||||||
|
D |
D1 |
D2 |
b |
Z -φ |
L |
H1 |
H2 |
H |
||
|
150 |
285 |
240 |
211 |
26 |
8-23 |
360 |
155 |
450 |
870 |
G1/2 |
|
200 |
340 |
295 |
266 |
26 |
8-23 |
420 |
180 |
540 |
1010 |
G1/2 |
|
250 |
395 |
350 |
319 |
28 |
12-23 |
490 |
210 |
580 |
1150 |
G1/2 |
|
300 |
445 |
400 |
370 |
28 |
12-23 |
560 |
240 |
620 |
1320 |
G1/2 |
|
350 |
505 |
460 |
370 |
28 |
16-23 |
560 |
320 |
640 |
1400 |
G1/2 |
本三通排泥阀的连接形式均为法兰连接，法兰盘按公称压力PN1.0Mpa制造法兰连接尺寸符合GB/T17241.6-1988标准的规定。根据需要，可提供信号反馈装置。
五、主要零件材料
零件名称
零件材料
阀体 阀盖
HT200
阀盘
碳钢嵌胶
阀杆
2Cr13
活塞装置
组合件
六、操作方法及工作原理
给电磁换向阀输入电源和驱动压力源,操纵控制开关，电磁换向阀通电，驱动介质由电磁换向阀 P孔经O2孔进入液压缸的下腔，推动活塞并带动阀杆及阀板向上运动，关闭过滤池与清水池之间的通道，同时开启反冲洗通道，达到对过滤池进行反冲洗的目的。在向上过程中，液压缸上腔的介质由电磁换向阀的O1孔经 A 孔排出。反之，对电磁换向阀断电，驱动介质由电磁换向阀 P孔经O1孔进入液压缸的上腔，推动活塞并带动阀杆及阀板向下运动，关闭反冲洗通道，同时开启过滤池与清水池之间的通道，滤池后的清水流向清水池。在向下过程中，液压缸上腔的介质由电磁换向阀的O1孔经 A 孔排出。
七、典型安装及其示图

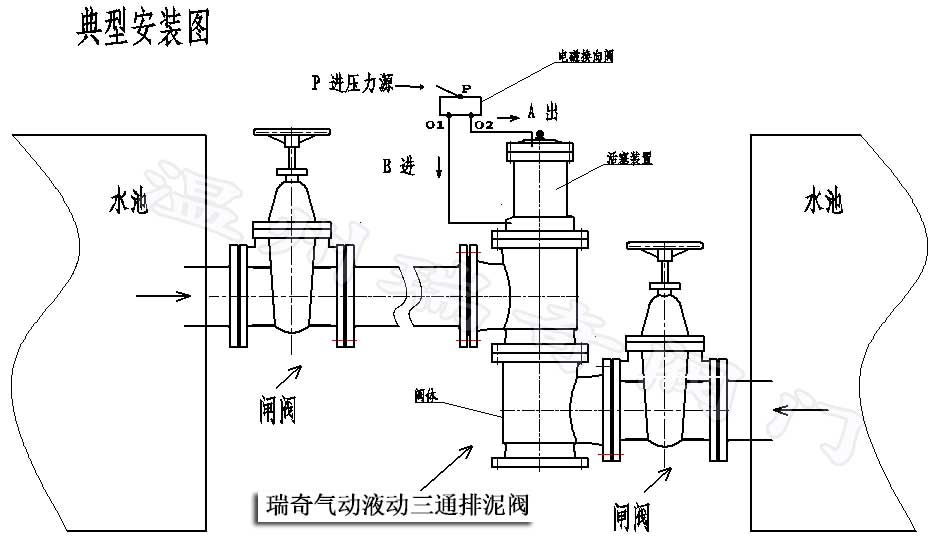

安装时注意：主阀前要安装一只闸阀，以方便检修。如下图
