锻钢截止阀

更新:2017-08-29 14:55:09      点击:
  • 品牌:   瑞奇阀门
  • 型号:   J41H/J61H
  • 在线订购
  • 扫描对应二维码进一步了解锻钢截止阀产品
产品介绍
【产品用途】
锻钢截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,本阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。

【执行标准】
设计制造:GB12224 GB/T12228 BG/T12235
结构长度:JB/T96-95
法兰尺寸:JB/T82.1~82.4-94
检验和试验:GB/T13927

性能参数】
试验项目(PN)
1.6
2.4
4.0
6.4
10.0
16.0
强度试验
2.4
3.8
6.0
9.6
15.0
24.0
密封试验
1.76
2.75
4.4
7.04
11.0
17.6
气密封试验
0.6
适用温度
≤425℃
适用介质
水、油品、蒸气

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
J41H-16   CJ41H-25   J41H-40   J11H-16   CJ11H-25   J11H-40   J61H-16C   J61H-25   J61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 247 188
50 200 46 61 16 2 25 290 220
J41H-64   J11H-64   J61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 36 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
J41H-100   J11H-100   J61H-100
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 166
40 170 26 49 15 1? 21 258 188
50 210 46 61 16 2 25 405 220
J41H-160   J11H-160  J61H-160
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1? 21 216 188
40 170 36 49 15 1? 21 258 220
50 210 46 61 16 2 25 405 220

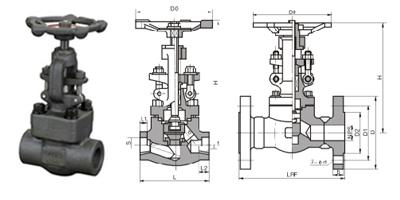

【结构图片】



精心缔造,优质品质!!! WWW.RUIQI-VALVE.COM 瑞奇阀门
