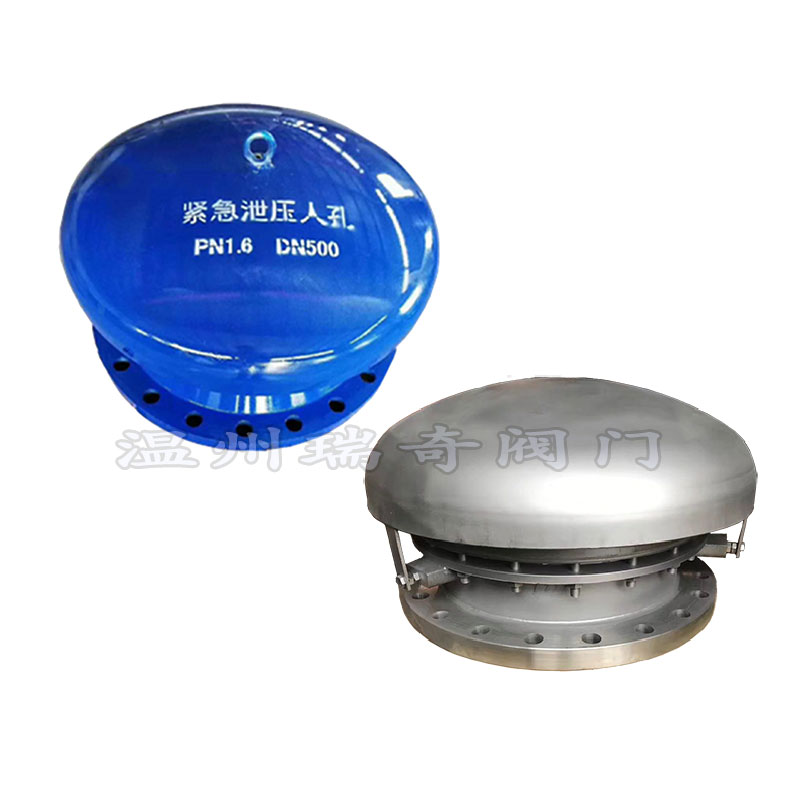

紧急放空人孔-HXF

更新:2019-07-02 15:00:57      点击:
  • 品牌:   瑞奇阀门
  • 型号:   HXF
  • 在线订购
  • 扫描对应二维码进一步了解紧急放空人孔-HXF产品
产品介绍


人孔介绍

人孔是指用于人员进出设备以便安装、检修和安全检查的开孔结构。主要由短筒节(或短管)、法兰和带把手的人孔盖组成。从安全检查考虑,压力容器要求开设的人孔数及其最小尺寸见“检查孔”。人孔材料有碳钢和不锈钢。按受压情况人孔分为常压和受压人孔;按形状人孔分为圆形、椭圆形和矩形人孔,矩形人孔仅适用于常压设备;按安装位置人孔分为水平和垂直安装人孔;人孔盖固定方式有迥转盖和吊盖;人孔开后速度有普通式和快开式,人孔结构和尺寸一般都已标准化,可参照有关手册选用或设计。

人孔构造

人孔已有成型产品,直径通常为600mm。人孔中心距地板一般为750mm。便于工作人员在安装、清洗、维护时进出油罐或通风。非金属油罐的人孔设在罐顶上,金属油罐的人孔设在罐壁最下圈板上。大都为直径600mm的圆孔,其中心距底板750mm,为油罐清洗或维修人员进出油罐用,又称作道门。检修清理油罐时刻利用人孔进行采光和通风。立式油罐的容量在5000m3以下时设1~2个人孔,5000m3以上的设2个人孔。人孔的安装应与进出油管线相隔不大于90°。当只设一个人孔时,应将其置于罐顶透光孔的对面;当设2个人孔时,其中一个设在透光孔的对面,另一个应至少与第一个人孔相隔90°。人孔应有一个设在进出油管右侧附近,并尽量使人孔正对罐室密闭门,以便人员进出、维修油罐和通风接管用。由于人孔安装在油罐的最下层体圈上,防渗漏就显得特别重要。要求两法兰结合面必须保证其平直度,无飘扭现象。加强板和法兰应尽量在整块钢板上切割而不拼接。法兰和盖板上加工有密封圈,在施工中要特别注意保护。密封用3mm厚石棉橡胶垫片,不允许有折裂。安装人孔盖板上紧螺栓时,要成对角均匀用力,以防孔盖变形。

人孔划分

1、以通信管块容量划分
按人孔可容纳规格为宽360mm、高250mm(标准的六孔管孔内
径90mm水泥管块,简称标准块)的管道断面管块或单孔管道管孔内径90mm的数量,分为大、中、小三类。
通信管道所设置人孔的大小,应以通信管道的远期容量设置。不应只考虑本期建设通信管道容量。
2、以人孔的通向划分
以人孔的通向划分可分为直通人孔、三通人孔、四通人孔和斜通人孔,具体详见下表1。其中,斜通人孔又分为15°、30°、45°、60°、75°共五种。每种斜通人孔的角度,可适用于±7.5°范围以内。
3、以人孔上覆承受负荷能力划分
以人孔上覆承受负荷能力划分可分为汽-20级和汽-10级两种

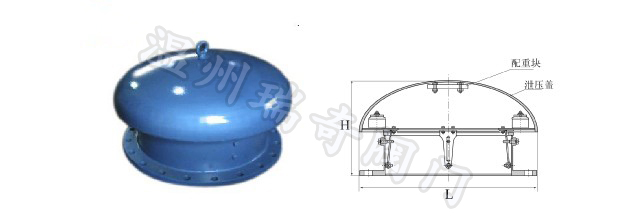

人孔构造图

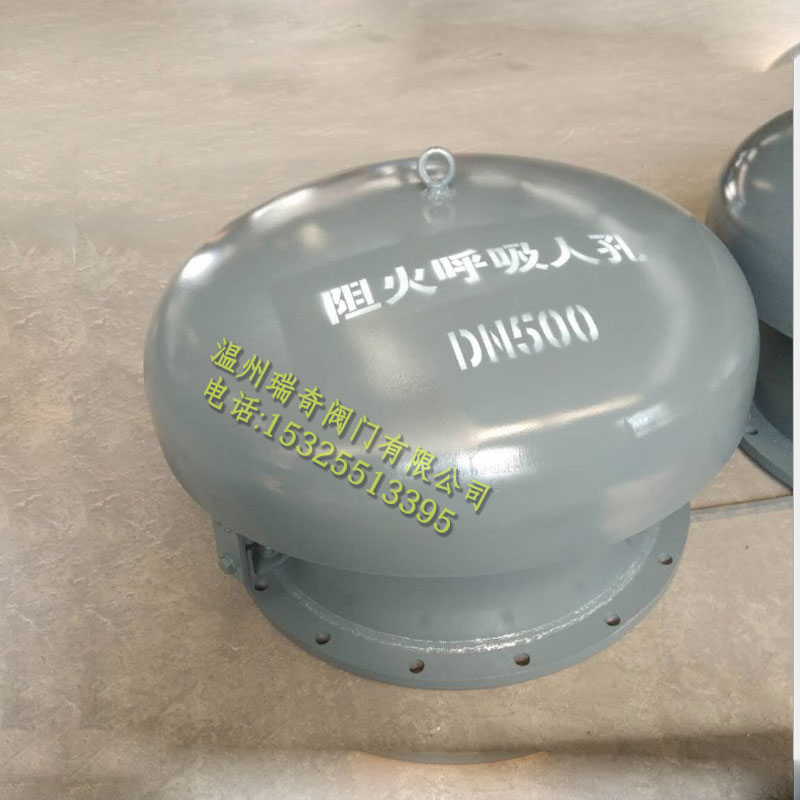

人孔结构图


人孔主要参数

壳体材质:碳钢、铝合金、不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料
内部芯件:阀盘、阀座、阀杆、阀套。内部芯件材质:不锈钢或聚四氟乙烯。
密封圈材质:聚四氟乙烯。
环境温度:-40~+60OC。
操作压力:
A型:+355Pa(+36mmH20)、-295Pa(-30mmH20)
B型:+980Pa(+100mmH20)、-295Pa(-30mmH20)
C型:+1750Pa(+180mmH20)、-295Pa(-30mmH20)
D型:特殊压力,用户指定。
阻火层材质:不锈钢。
防爆级别:BS 5501:IIA、IIB、IIC。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法)GB5908-86等标准进行制造和验收;或用户指定标准。

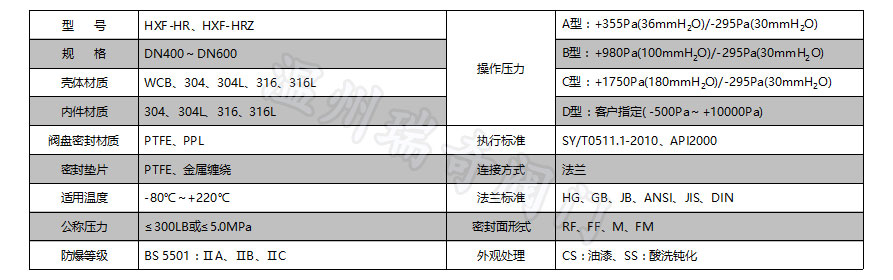

人孔参数图示

主要外形尺寸

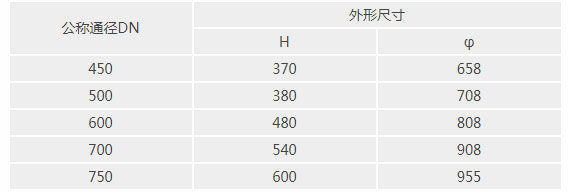

人孔主要外形尺寸



精心缔造,完美品质!!! WWW.RUIQI-VALVE.COM 瑞奇阀门
